激光測距儀疊加視頻技術

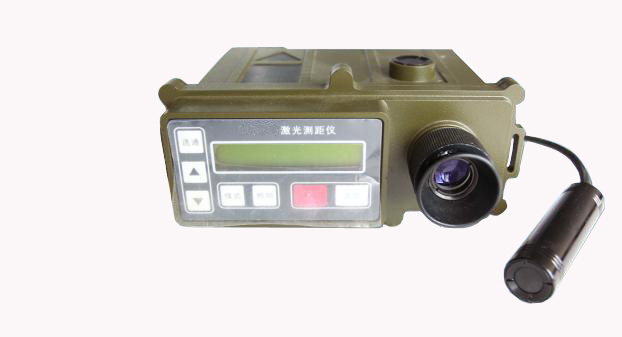

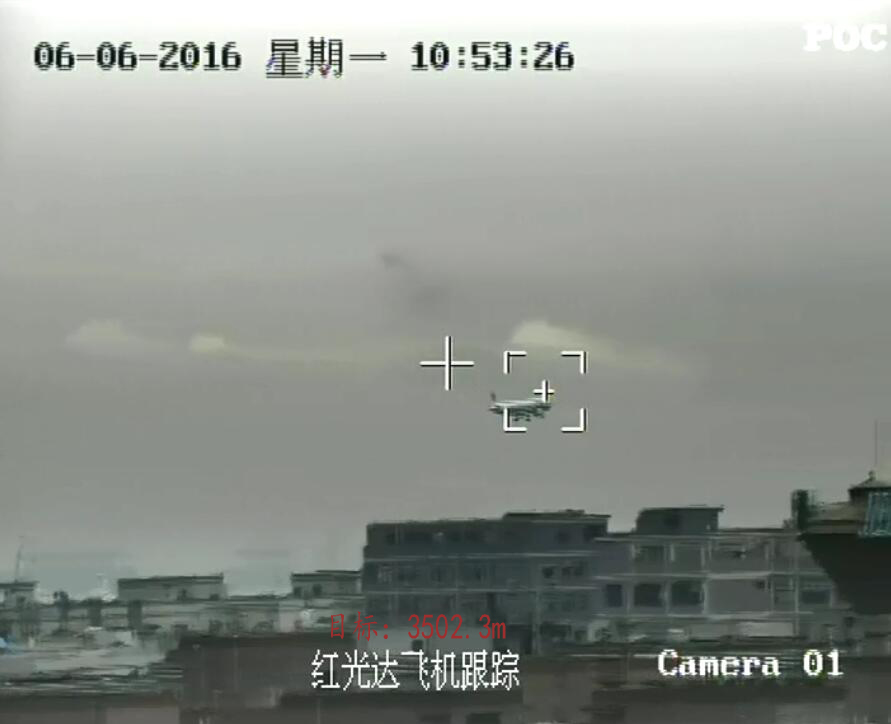

      激光測距儀，是利用調制激光的某個參數實現對目標的距離測量的儀器。按照測距方法分為相位法測距儀和脈沖法測距儀，脈沖式激光測距儀是在工作時向目標射出一束或一序列短暫的脈沖激光束，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離。相位法激光測距儀是利用檢測發射光和反射光在空間中傳播時發生的相位差來檢測距離的。激光測距儀重量輕、體積小、操作簡單速度快而準確，其誤差僅為其它光學測距儀的五分之一到數百分之一，且輸出的數據可以疊加到遠距離監控視頻中，

如圖

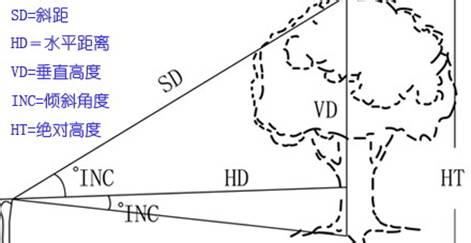

原理

1.利用紅外線測距或激光測距的原理

測距原理基本可以歸結為測量光往返目標所需要時間，然后通過光速c =299792458m/s和大氣折射系數n計算出距離D。由于直接測量時間比較困難，通常是測定連續波的相位，稱為測相式測距儀。當然，也有脈沖式測距儀。

需要注意，測相并不是測量紅外或者激光的相位，而是測量調制在紅外或者激光上面的信號相位。建筑行業有一種手持式的激光測距儀，用于房屋測量，其工作原理與此相同。

2.測物體平面必須與光線垂直

通常精密測距需要全反射棱鏡配合，而房屋量測用的測距儀，直接以光滑的墻面反射測量，主要是因?yàn)榫嚯x比較近，光反射回來的信號強度夠大。與此可以知道，一定要垂直，否則返回信號過于微弱將無法得到精確距離。

3.可以測物體平面為漫反射

通常也是可以的，實際工程中會采用薄塑料板作為反射面以解決漫反射嚴重的問題。

4.脈沖法激光測距儀娛樂級產品可以達到顯示精度1米，測量精度±1米，測量級產品顯示精度0.1米，測量精度±0.15米。

5.相位式激光測距儀精度可達到1毫米誤差，適合各種高精度測量用途。

分類

激光測距儀分手持激光測距儀和望遠鏡式激光測距儀。

1、手持激光測距儀：測量距離一般在200米內，精度在2mm左右。這是目前使用范圍最廣的激光測距儀。在功能上除能測量距離外，一般還能計算測量物體的體積。

2、云服務激光測距儀：通過藍牙將激光測距儀上測量數據實時傳輸?shù)揭苿?dòng)終端如手機、平板電腦上；通過wifi聯網可將數據傳輸?shù)皆贫朔?wù)器，在遠程的施工伙伴實時共享測量數據。

3、望遠鏡式激光測距儀：測量距離比較遠，一般測量范圍在3.5米-2000米左右，也有最大量程為10公里左右的測距望遠鏡，由于測距望遠鏡的準直性要求，3.5米以下為盲區，大于2000米以上的激光望遠鏡一般采用

HGD激光，波長為1.064微米，為了達到較大的測量量程，所以激光功率較大，建議使用者注意激光防護。

主要應用范圍為戶外中、長距離測量。

一維激光測距儀

 用于距離測量、定位；激光測距儀

二維激光測距儀

用于輪廓測量，定位、區域監控等領域；

三維激光測距儀（3D）

用于三維輪廓測量，三維空間定位等領域。

使用激光測量月球到地球距離的示意圖

用途

激光測距儀廣泛用于地形測量，戰場測量，坦克，飛機，艦艇和火炮對目標的測距，測量云層、飛機、導彈以及人造衛星的高度等。它是提高高坦克、飛機、艦艇和火炮精度的重要技術裝備。由于激光測距儀價格不斷下調，工業上也逐漸開始使用激光測距儀，可以廣泛應用于工業測控、礦山、港口等領域。

日常維護

激光測距儀使用時需要注意的問題：激光測距儀不能對準人眼直接測量，防止對人體的傷害。同時，一般激光測距儀不具防水功能，所以需要注意防水。最新的美國里奧波特激光測距儀，由于在美國當?shù)刂饕m用于戶外狩獵愛好者，所以制作之處的優勢即是可以防水防霧，配有叢林樹木枝葉涂彩。

激光器不具備防摔的功能，所以激光測距儀很容易摔壞發光器。

激光測距儀維護

① 經常檢查儀器外觀及時清除表面的灰塵臟污、油脂、霉斑等。

② 清潔目鏡、物鏡或激光發射窗時應使用柔軟的干布。嚴禁用硬物刻劃，以免損壞光學性能。

③ 本機為光、機、電一體化高精密儀器，使用中應小心輕放，嚴禁擠壓或從高處跌落，以免損壞儀器。
