龍口森林防火監控預警設計技術方案要求

1.1.設計背景

隨著森林防火監控預警保護和林業建設的不斷發展，林地面積、林業蓄積量逐年增加，防火任務日益艱巨。森林火災是林業重要災害之一。森林火災具有突發性、災害發生的隨機性、短時間內能造成巨大損失的特點。因此一旦有火警發生，必須以極快的速度采取撲救措施，撲救是否及時，決策是否得當，大都取決于對林火行為的發現是否及時，分析是否準確合理，決策措施是否得當。為此無論國內、國外都在預防、減少和控制森林火災方面做了大量的工作。為了貫徹“預防為主，積極撲救的方針”，真正做到早發現，早解決。采用先進技術，用高科技手段來加強森林防火工作，在最短的時間內作出決策和調度，從而為森林滅火贏得寶貴時間，最大限度地減少損失是森林防火管理發展的必然趨勢。

1.2.設計目的 、選配設備

由于近年來龍口生態建設進程加快，森林資源豐富，風景旅游區林草茂密，以森林景觀為主的風景旅游區面積不斷擴大，林區可燃物增多，面臨著林火隱患和森林火災威脅，防火任務日益艱巨。森林防火工作仍存在野外火源管理難度大，林區火災隱患增多等薄弱環節。如何提升森林防火現代化水平，及時掌握了解各個林區、風景旅游區的現狀，及早發現火情，將森林火災帶來的損失減少到最小，是目前急需解決的。

根據龍口森林防火的實際情況，設計基于熱成像測溫報警及可見光煙火識別報警雙模式森林防火探測系統。利用熱成像原理，通過接收物體發射的紅外線，將被測目標物體表面的紅外輻射轉變成視頻信號.它接收被探測目標自身輻射的熱能，即長波紅外能量，并將其轉換成反映目標特征的實時物體表面的熱圖像并自動提供輻射能量場的最高溫度值，來監測火災及其他異常事件，同時采用煙火識別技術，對隱藏在林下或山背火情進行識別報警。并結合現今行業發展水平的集成化，網絡化的紅外熱成像森林防火圖像監控系統的解決方案。

1.3.設計原則、依據和技術標準

設計原則：技術先進、質量可靠、經濟實用、方便管理。本設計以國家、行業標準作為設計依據，結合我市森林防火的具體情況，充分考慮森林防火系統總體協調的統一和兼容性，先進性、安全性、可靠性及穩定性等方案設計所依據的重要原則。在八個地域各設立監測點，用以監測各個區域的林區，以達到對森林火災的預警和處理的快速機動。

1.4.系統應具備的技術優勢和特點

目標自動識別管理

對系統采集的熱圖進行自動目標識別，通過圖像配準的方法識別出該有效的監測目標，保證溫度監測的有效性。 基于電子地圖的預警指揮系統提供基于3D實景地圖的GIS信息系統，結合天氣狀態，對火情早發現、早預報、早撲救，變有災為無災、變大災為小災（配合平臺軟件）。

防誤報識別系統

所有的火情隱患都基于有效的目標識別，可對監控范圍內的干擾源區域進行屏蔽，能有效過濾霧、霾、雪、云、樹枝晃動等因素造成的環境干擾，能過濾建筑、水體、車輛等熱源引起的環境變化干擾，能智能識別監控范圍內的工礦企業、居民點、農電內的煙火等常規火情，避免對上述區域的反復報警,有效的防治了誤報警的產生。

詳細監測目標狀態管理

建立所有目標溫度狀態的管理體系，在自動巡檢的同時這些目標進行溫度分析記錄。在報警的時候可以直接輸出告警點的GPS坐標（配合平臺軟件）。

自動巡航

采用方位角控制云臺，可以任意設置需要定時檢測的位置。提供多種方式的自動巡航方案，實現完全自動化運行，實現實時的對目標溫度狀態的巡檢、自動預警、自動輸出監測記錄等功能。減少了人員巡視次數，提高運行人員工作效率。

自動預警

在系統巡航過程中，如發現目標設備溫度異常自動報警，報警信息有文字信息和聲音信息，提示運行人員具體的報警位置狀況信息，以便跟蹤報警點，確認告警情況并排除隱患。

具備靈活多變的通知方式，火情發生同時值班室發出聲光報警，平臺監控畫面彈出突出顯示，智能手機遠程報警，并發送手機短信通知。

雙視場監視，輔助識別

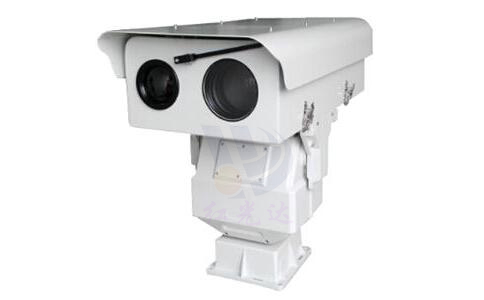

紅外熱像儀與高倍變焦可見光攝像機安裝在同一個云臺上，既可以保證兩個攝像頭監視的是同一個設備位置，也解決了紅外熱像難以識別目標的問題，便于及時判斷的具體報警點

自動定位：

當發現火情后，系統應具備報警定位功能，并將報警點在GIS地圖中標識，誤差應小于100米。網絡帶寬在保證溫度數據、圖像數據同時傳輸?shù)那闆r下帶寬不低于3M。豐富的開發支持

1.5.系統建設的目標

實時監控

     利用建立分布在龍口八個鄉鎮的監控點，獲取覆蓋范圍內林區的監控紅外及可見光視頻圖像，實現全天候不間斷監控。在正常情況下攝像頭工作在自動巡航掃描方式，觀測人員在監控中心可觀測到一定范圍內的林木地貌、道路、人員等紅外及可見光視頻圖像，系統可進行全程錄像，若遇異常情況，發生火情自動停止巡航，并對準火情目標。云臺支持停止后五分鐘內自動巡航功能。工作人員可及時將紅外及可見攝像頭從自動狀態下轉為手動狀態，并對相關目標進行跟蹤、定位、放大（可見光），以便仔細全面地進行觀測分析。

動態監控

     在有、無線傳輸系統的支持下，將紅外及可見光視頻圖像及其它信息實時、同步傳輸?shù)奖O(jiān)控中心，實現真實觀測森林區域的動態情況。

超溫自動報警

     實時自動測量視場中物體的最高溫度，超過系統設置報警溫度自動報警，并輸出報警信號，實現森林防火早期預警。

煙火自動報警

    實現在巡航過程中，對采集的視頻圖像進行分析報警，發現煙火時，自動報警，同時系統應具備環境學習能力，可根據安裝點的位置，進行環境變量調整，提高煙火報警準確率。

1.6.系統組成

     森林防火探測預警系統中心監控管理系統、傳輸系統、信號采集系統、供電系統、基礎設施建設系統組成。根據本項目特殊性質的特點，考慮在監控點與監控中心之間采用光纜連接或者無線微波傳輸，監控中心能對指定區域進行巡視、圖像采集和視頻分析，實時進行監測區域內火情識別搜索，實時防火預警。 實時監視、調看各個監控點的紅外、可見光圖像和錄像資料。監控中心可自動或手動切換出各監控點該的圖像。

森林防火探測預警系統由五部分構成：

     前端信號采集系統、中心監控管理系統、傳輸系統、供電系統、基礎設施建設系統。系統暫設25個防火監控前端（監控點）。在各監控點制高點架設紅外熱成像攝像機及低照度長焦距可見光攝像頭各一臺，覆蓋半徑為3-5km，采用市電及太陽能給前端設備供電，配備室外全天候云臺及紅外熱成像儀專用防護罩，紅外熱成像儀及可見光攝像頭共用一個云臺。監控前端的任務就是負責各個林區視頻信號采集和控制實現，包含的其它設備還有：無線圖像發送設備、無線指令接收設備，數字光端機、太陽能供電設備；避雷設備等。

中心監控管理系統

     監控中心由監控工作站、矩陣控制主機、電視墻、硬盤錄像機等設備組成，監控工作站的圖像數據接入防火監控專用，系統采用TCP/IP協議，網內經授權的任何一臺計算機均能監控各監控點的信息，系統采用模塊化結構，具有良好的可擴充性，可隨時增加撤減監控點。 監控中心主要的功能就是：預警、顯示、控制、錄像和視頻數字化、網絡化。主要實現視頻信號的圖像顯示、錄像控制，遠程控制、數據壓縮處理、網絡傳輸、系統控制管理、防火預警及數據庫管理。向指揮調度人員提供全面的、清晰的、可操作的、可錄制、可回放的現場實時圖像，并提供向上級部門連網功能。

傳輸系統

     提供系統互聯及信息交互的聯網能力，監控系統的傳輸方式主要有電纜傳輸、光纜傳輸、無線微波傳輸?shù)取Ｒ话銇碚f，當攝像頭的安裝位置離監控中心較近時（幾百米以內），多采用電纜傳輸方式，當攝像頭的位置距離監控中心較遠時，往往采用無線微波或光纜傳輸方式。本系統考慮到各野外監控點的具體情況，擬采用光纜和無線微波傳輸方式。

紅外熱成像系統

     提供森林防火早期預警信號，自動測量視場中物體的最高溫度，超過系統設定的報警溫升，自動報警。

可見光成像系統

     提供直觀準確地現場情況和定位信息，在無災情期間里，可見光成像系統為森林巡檢增加了遠程視察的能力，在災情發生時，可見光成像系統能為監控中心提供直觀的現場信息，以便及早做出有效的應對方案。

穩像平臺控制系統

     對監控主機發出的控制信號進行解碼，控制穩像平臺、鏡頭動作，操作人員可用計算機、控制鍵盤等進行畫面的操作和穩像平臺控制等的動作。

供電系統

     提供系統運行的基本電力保障及突發情況下的后備電力供應，供電系統根據各野外監控點的具體情況，采用市電及太陽能供電方式滿足常規使用及極端情況下的電力儲備和供應。

避雷系統基礎設施建設系統

     本系統主要是鐵塔建設和防雷接地，為系統提供安全保障。通過對現場立地條件（植被、土質、交通等）、可監測范圍、海拔高度等基礎條件進行勘察自行設計。

（1）新建鐵塔材質規格要求：四角鋼架結構，材質為Q235—A型鋼，塔頂加防護欄,設置操作臺和避雷針，結構部分全標準聯接，防腐處理采用熱鍍鋅?？癸L(fēng)速：25m/s，抗震：8級以上。

（2）鐵塔基礎及防雷接地：基礎經夯實平整后，鋪混凝土墊層，待其安全硬化后，再綁鋼筋及澆注混凝土；塔基澆至高出地面200mm止。防雷接地沿四周放置，保證實測阻值小于10歐姆，

1.7.關鍵參數要求

     通過紅外熱成像森林防火圖像監控系統，工作人員在監控中心可對八個地區的周邊半徑3－5公里左右的林區進行24小時實時動態的監控，能在第一時間偵察到火情，盡早發現災情或隱患，及時處理可能突發的火災及其他異常事件，并且為災情發生時現場指揮提供依據。

報警溫升設置

     首先，根據上面對森林火災類型的描述，設計的報警溫度對象為地表火，實際地表火的溫度為400℃，按環境溫度為30℃計算，溫升可達到370℃。但由于距離、相對濕度和風速的影響，熱像儀最終探測的溫升將產生衰減。根據紅外線在大氣中傳輸?shù)囊?guī)律，并經過測試，在濕度小于85%，風速小于3級的情況下，一般在目標溫升在1000米將衰減70%，5000米將衰減90%以上。因此，考慮到現場情況，目標距離在1000米到5000米之間，相對濕度一般小于85%，同時考慮風的影響，報警溫升可設置為40℃左右。報警溫升值遠遠高于現場正常物體的溫升（正常物體溫升一般在10℃以內），可減少誤報警率。

紅外熱像儀鏡頭參數設置

     由于紅外能量探測原理，最小的報警區域至少要充滿紅外探測器的四個像元，有效的報警區域為九個像元。

系統主要技術參數

系統在建成投運后應達到如下基本性能：

1.穩像平臺方位角精度：≤0.01度

2.監控中心的監控終端（工作站）圖像控制切換響應時間< 1秒

3.圖像分辨率達到D1格式（640×512）以上（包括CIF格式）

4.計算機顯示分辨率≥1024×768

5.系統平均無故障工作時間MTBF > 3000小時

6.系統平均維護時間MTTR<0.5小時

7.計算機CPU負荷率平均<30%

8.監控畫面顯示與實際事件發生時間差< 0.5秒

9.事件報警到系統自動記錄相應畫面時間差< 1秒

10.    提供SDK開發包

1.8.林火監控指揮平臺要求

     基于“數字林業”思路開發的林火監控平臺，其業務范圍涵蓋了森林資源數字化管理、森林防火與應急指揮綜合信息管理、林業資源動態監測等不同層級的應用軟件模塊，覆蓋了林業工作的全業務范圍，底層還提供包括林業基礎數據庫和林業資源數據庫在內的數據管理和業務支撐平臺。平臺采用模塊化架構，可以根據用戶的要求進行“積木式”搭建系統，可迅速提供滿足用戶要求的系統，同時具有良好的擴展性。

視頻監控管理：

    通過攝像機自動或人員手動控制巡航，能夠保證7*24小時不間斷的對重點地區進行監控，幫助管理人員在第一時間發現火情。

火情自動識別：當監控攝像機自動巡視中撲捉到林火時，系統具有的火情識別功能，可及時告警并聯動報警錄像，提醒值班人員察看顯示畫面，及早發現火情及火點位置。

火情報警：  一旦火情自動識別模塊判斷出圖像上有疑似火點，立即自動發出報警、通知監測人員。

火點定位： 發生火警，平臺自動接收角度回傳數據，并聯動GIS電子地圖，進行火點位置確認，為決策者提供輔助功能。

指揮撲救： 利用地理信息平臺，火情蔓延、可用資源分析、撲火最佳路徑，態勢標繪出形象可視化管理和撲救策略。

GIS管理：  系統提供電子地圖管理與服務功能，地圖數據和相關信息能在電子地圖上進行發布和瀏覽；可與監控平臺、智能分析系統集成在統一平臺；可根據道路、地名、攝像機編號等條件快速查看對應的地圖信息；提供攝像機數據條件查詢、檢索查詢；能以地圖為背景給指定攝像機進行控制和操作；提供地圖放大縮小、平移漫游、距離測量等等常用功能。

1.8.1.數字視頻解碼

     采集來自前端監控設備傳來的視頻信息，通過視頻采集驅動將視頻信息轉換成指定的視頻流和圖像，以便進行林火圖像的識別；

自動接收來自煙火自動檢測軟件傳送來的云臺碼流，根據云臺碼流采集模塊獲取云臺關鍵控制參數，解析的云臺的動作以及預制位的信息。

1.8.2.林火圖像識別

     林火圖像識別模塊是林火識別報警系統實現火災探測的關鍵，它充分利用森林背景圖像與火災、煙霧圖像在光譜特征、空間幾何特征上的差異，運用通用的圖像處理方法，采用自主研發的煙火識別算法，對林區圖像進行分析，并根據火焰動態、色差相似度等的變化來判斷林區圖像上是否有疑似火點。

1.8.3.云臺角度信息回傳

    根據云臺碼流采集模塊獲取云臺關鍵控制參數，實時動態計算并顯示當前云臺的水平旋轉角度和垂直旋轉角度。

1.8.4.林火定位

    利用前端采集系統中的數字云臺的角度回傳與鏡頭的焦距信息，在地理信息系統里將每一個監控點進行地址編碼，同時將每一個監控點的坐標直接落實在電子地圖上，當自動識別確認火情后，可過根據前端攝像機的絕對三維(緯度，經度，相對高程)以及該攝像機的疑似火情時的三維(云臺的水平轉角，云臺的垂直夾角，鏡頭的焦距)，結合GIS地理信息系統，精確計算出目標的具體經緯度，從而向指揮中心發出報警信息通過建立特定的位置轉換數學模型，實現定位功能。

1.8.5.應急指揮

     開發了“災情報告-處置方案-態勢標繪-輔助決策-指揮調度”等功能模塊。災情報告向上級及時通報火災當前狀態，處置方案記錄了火災的主要應對措施，態勢標繪直觀精確顯示火場及撲救態勢，輔助決策為指揮提供各類基于GIS的智能分析，指揮調度將系統和通信與調度硬件對接，提供直觀實時的通信服務。

1.8.6.監視功能

     通過綜合視頻監控系統可實現大容量、分布式的實時直播：即在系統中可通過監控管理終端和專用的操作設備(如專用控制鍵盤)方便、快捷的對前端監控點進行切換、云臺快速轉動、鏡頭縮放的操作，從而及時的發現違法犯罪行為及各種突發事件，并通過對被監控對象的跟蹤顯示，及時通知相關人員進行圍捕或處理。

1.8.7.攝像機控制功能

    值班員可手動控制高速球型攝像機、云臺攝像機的所有可變參數，包括焦距、光圈、監控范圍等。

1.8.8.異常狀態報警

     黑幀檢測：攝像頭的鏡頭出現故障的時候以及有外界物體遮擋攝像機鏡頭時都會影響監控系統的正常工作，系統智能分析這種情況的圖像特征并進行事件報警。

過飽和度檢測：如果攝像頭增益控制失敗，或者由于強光造成圖像飽和度過高，系統智能分析這種情況的圖像特征并自動報警。

鏡頭遮擋檢測：如果攝像頭鏡頭被完全的或者部分的遮擋,系統智能分析這種情況的圖像特征并自動報警。

      模糊報警：由于自動聚焦故障或者維護問題造成畫面模糊，算法通過對攝像機當前畫面與前面畫面進行比較分析，通過兩者進行邏輯相減算出變化值的大小，并且可以設定比較區域。系統自動報警。

      鏡頭移位：由于清潔鏡頭或者人為破壞的原因,使攝像頭的取景范圍偏離出了預先設置的場景，系統智能分析這種情況的圖像特征并自動報警。

     檢索功能：系統通過設定“Simple Motion”窗口中的過濾器噪音和閾值兩個參數，定義監控區域的掩模區域來完成事件后的智能搜索。通過使用智能搜索技術，用戶可以選擇性的只瀏覽特定監控區域內的有物體移動的記錄。對關聯事件的相關畫面進行同步同屏回放。

1.8.9.分組顯示及輪詢

     視頻監控系統可根據需要對前端監控點進行分組顯示，如按監控區域、管理范圍和實際使用情況（如行進路線）等，滿足視頻監控系統中重大保衛、領導指揮決策等工作的需要。在實時直播顯示時，系統還具備視頻自動巡視功能，在可設定的間隔時間內對全網的監控點進行圖像巡檢，參與輪巡的對象可以任意設定，輪巡間隔時間可設置。

1.8.10.   預案功能

報警聯動預案

     系統的報警可以來自視頻服務器的視頻丟失、移動偵測或者報警輸入，也可以來自其它數據采集設備。用戶可根據報警的工作屬性任意設定報警啟動和關閉的時間。

用戶手動加載預案

     系統自動記憶用戶監控模式，當用戶成功登錄系統后，自動進入該用戶退出時的監控模式。同時，當用戶切換畫面監控模式時，自動進入上一次該畫面的監控模式。

1.8.11.   報警管理功能

     根據性質，重要級別對告警進行分類，與處理流程相結合，系統能自動判定報警等級，完成相應的處理工作，并進行歷史告警記錄。

1.8.12.   配置功能

     系統的所有前端設備的參數（如占用帶寬、清晰度及圖像參數等）都可以在監控中心由系統管理人員遠程配置和修改，在進行系統設備配置時，不會對系統的正常運行產生絲毫影響?？梢耘渲秒娮拥貓D并且在電子地圖上映射這些攝像機的位置，在監視時點擊電子地圖上的攝像機圖標，即可以查看實時圖像，攝像機的狀態（如正在錄像或者發生報警）也可以在電子地圖上顯示出來?？梢詫δ承┲匾臄z像機（視頻編碼器）圖像進行冗余備份配置，當這臺攝像機所屬的存儲服務器出現故障時自動由其它的管理服務器或本地服務器接管該攝像機，從而確保錄像和實時圖像不會中斷?？梢酝ㄟ^系統的配置功能可以任意調整或者建立新的虛擬矩陣，如可以增加虛擬矩陣輸入或者輸出的端口數量，也可以改變輸入的攝像機及輸出的監視器。

1.8.13.   智能分析子系統

     系統應用先進的數字圖像處理和模式識別算法和技術對視頻數據流進行分析。在森林背景下，根據不同的視頻源選擇不同的分析模塊，提取煙火目標有效圖像特征，使該軟件系統實現了高概率的森林火情的自動識別，并具有較低的火情虛警率。軟件可自動實時讀取和控制各云臺當前狀態，在發現火情時，將云臺自動停在對應的位置，在實時視頻圖像中自動用紅框標出火情發生的位置，并向值班人員發出報警信號。

實時識別煙火目標：

     該軟件系統應用圖像分割和識別技術，自動區分并標記出森林區域和天際線，這樣做的目的是為了降低火情虛警率。 對視頻圖像中非火情區域（如村落，湖泊、田野等）的煙火目標不進行報警（ 這一部分也可按用戶的需要改為報警）。 在自動監測狀態下，云臺自動轉動，對一定的俯仰角，每隔10度云臺停止，程序?qū)崟r地抓取基本照片、比較圖片，經圖像處理提取煙火特征（如煙火的灰度分布特征、形狀和煙火的運動特征等）后，應用模式識別技術進行煙火自動判別。通過相應的算法，其他的非煙火目標（如飛行物、車輛等）將被排除。另外，在該系統中，通過相應的算法消除其他一些因素（如風，光照和虛像等）對煙火自動識別的影響。 顯示出了煙火自動目標識別及其輪廓信息。

1.9.地理信息應急指揮系統

      森林防火應急指揮決策系統包括火情動態監測、撲救指揮管理、遠程指揮調度、防火預案管理等功能模塊，傳統的視頻監控方式與林火自動檢測、識別和報警軟件監測相結合，實現大面積無人值守。通過GIS地理信息系統，展現與林業應急指揮相關的所有資源，資源內容包括：事件類型、地點、周邊通道、人員物資分布等，根據事件周邊情況研判、現場信息研判、次生事件預測研判、決策支持。

1.9.1.火情動態監測

1、云臺控制

?遠程控制各個監視點的云臺設備工作狀態；

?實現對各個監視點監視鏡頭的調節控制；

?遠程控制獲取不同角度的圖像；

?通過煙火自動識別軟件發出報警控制信息，遠程控制云臺固定范圍（或定點）掃描。自動調節、控制各個監視點云臺及鏡頭,自動獲得多角度監控圖像.

支持實現下述功能：

     遠程控制、查詢和切換各個監視點的云臺設備工作狀態；實現對各個監視點監視鏡頭的調節控制；遠程控制、獲取不同角度的圖像；一旦自動檢測識別判斷出圖像上有疑似火點，立即自動發出報警、通知監測人員，同時，自動跟蹤和鎖定的火點位置，并能實時接入、自動跟蹤和動態顯示在GIS軟件平臺上，在GIS軟件平臺上，進行火情自動跟蹤和交互確認；通過煙火自動識別軟件發出報警控制信息，遠程控制云臺固定范圍（或定點）掃描。

2、視頻采集設置

?根據實際情況，調整和設置煙火識別的敏感度、掃描時間、掃描范圍等，采集的視頻數據和數據位置信息存儲入庫。

3、監控點信息查詢顯示

?在軟件平臺地圖上，能夠動態顯示監視窗口，實時顯示監控點工作狀態，并返回到信息平臺進行評估。

4、監測數據存儲入庫

?用錄像、連續抓圖的方式將采集的視頻數據和數據位置信息存儲入庫，并自動識別。

1.9.2.火點定位

     實現前端智能識別的控制，可以設置預置位和掃描軌跡，并能聯動報警完成相關的智能應用，它具有以下主要功能：

本軟件除了可以控制云臺的水平轉角和垂直夾角以外，還可以聯動控制鏡頭焦距，可以將重點監測區域或遠處的山頭拉近觀測，實現真正的三維預置位。當基于視頻圖像的煙火識別軟件發現疑似火情后，控制軟件可聯動報警，鎖定目標，回傳前端設置的運行參數（云臺的水平轉角和垂直夾角，以及鏡頭焦距），結合GIS系統實現目標的精確定位。此外，為降低煙火識別的誤報率，本軟件還可以聯動設置煙火二次判別，當發現疑似火情后，控制軟件鎖定該目標，自動將煙火在視頻中居中、放大，然后進行二次煙火識別，可有效降低煙火識別的誤報率。

1、視頻接入

? 在地圖中點擊監控設施圖標即可實時接入并窗口顯示前端監控視頻圖像，并對前端設備進行手動控制，并手動控制鏡頭變倍，來實現圖像清楚。

2、云臺控制

?對前端云臺進行上、下、左、右4個方位的轉動控制以及自動巡航控制以及云臺轉速控制。

3、鏡頭控制

?遠程實現對鏡頭變倍、光圈、焦距控制。

1.9.3.撲救指揮管理

1、態勢標繪專題圖制作

? 可根據林火位置、林區分布、滅火預案、設施分布、人員分布等，制作或形成相應的專題圖，供防火指揮管理中使用；支持預先制定各種情形下的應急指揮管理預案和針對現場指揮管理中的特殊情況，制作相應的緊急防火指揮管理預案。根據火點位置、撲火人員分布等信息制定撲火預案，包括常規預案制作和任務預案制作，常規預案主要包括常規地點定位、預案信息錄入、相關關注信息錄入等，任務預案主要包括任務工作流管理、任務輸出、動態推演等。

2、火點跟蹤定位和預測

?自動跟蹤和顯示火點的位置；

   自動顯示火點的變化軌跡；

?綜合預測并顯示火點的變化趨勢。

    一旦煙火自動識別模塊判斷出圖像上有疑似火點，立即自動發出報警、通知監測人員，同時，也可在GIS軟件平臺上，進行火情自動跟蹤和交互確認，如果確認火情，發出正式的林火報警信息。通過煙火自動檢測軟件、煙火自動識別和報警軟件的連動控制，自動跟蹤和鎖定的火點位置，并能實時接入、自動跟蹤和動態顯示在GIS軟件平臺上。

1.9.4.防火預案管理

1、預案定義:定義預案的分類、類型、相應的內容、級別等，便于預案制作人員根據預案模板制作預案。

2、預案修改：修改預案模板各項內容。

3、預案刪除：刪除預案模板。

5、預案啟動：使預案處于啟動狀態，便于自動匹配。

5、預案終止：預案終止，實現預案模板的定義、修改和刪除。

1.9.5.輔助決策

1、災損評估軟件

根據煙火自動識別、檢測的實時動態圖像，自動計算和評估火場面積和邊界范圍。根據森林資源分布數據、分布范圍以及過火面積和范圍的動態數據，實時動態評估受損區域內的森林蓄積量和森林損失。根據森林資源分布數據、分布范圍、風向、風速、地面溫度、濕度以及當前過火面積和范圍的動態數據，實時動態預測評估未來某個時間段內或時間點內的受損區域森林蓄積量和森林損失。支持以報表輸出的形式，及時或根據需要輸出當前森林資源災損評估結果數據或預測評估結果數據。

2、最短路徑分析軟件

     支持動態分析計算滅火指揮管理中的最佳路徑

3、火情蔓延分析

     提取氣象數據信息，在火點區域，著火時間的蔓延分析。

4、視頻圖像接入與切換

     在GIS滅火指揮管理平臺上，支持接入多個監控視頻圖像和實現多個監視點視頻圖像的切換。

5、火點跟蹤定位預測

    主要功能包括：

    支持自動跟蹤和顯示火點的位置、變化軌跡；

    支持綜合預測并顯示火點的變化趨勢

6、 預案查詢與發布

    支持按條件檢索、全文檢索、地點檢索、級別檢索、預案多媒體顯示、三維顯示以及動態推演查詢等功能。按條件檢索:基于以上事件要素的預案查詢?nèi)臋z索:輸入任意關鍵詞進行預案查詢。按地點檢索：按地點、編制單位、編制時間等進行檢索。按級別檢索：按照事件級別、權限等進行檢索。預案多媒體顯示：顯示預案的多媒體信息。三維顯示：顯示預案區域的電子三維沙盤。動態推演：對預案進行動態推演。

1.9.6.人員權限管理

     為了保證聯網監控平臺使用的安全，堵住管理的漏洞，追溯人員的操作痕跡，特別設立了適合森林防火監控使用的專用的人員權限管理。能夠確認操作人的名稱、角色、部門、職務、操作時間、使用痕跡、可使用的權限。
